シームレスボイラーチューブの壁厚要件は何ですか?
シームレスボイラーチューブのベテランサプライヤーとして、私はボイラーの性能と安全性において肉厚が重要な役割を果たすことを直接目撃してきました。シームレスボイラーチューブは、高温、高圧、腐食環境に耐えるように設計されており、発電、化学処理、石油およびガス精製などのさまざまな産業用途に不可欠なコンポーネントとなっています。このブログ投稿では、シームレスボイラーチューブの壁厚要件に影響を与える主な要因を詳しく掘り下げ、業界標準への準拠を確保する方法についての洞察を提供します。
壁の厚さの重要性を理解する
シームレスボイラーチューブの壁の厚さは、強度、耐久性、変形に対する耐性などの機械的特性に直接影響します。チューブの壁厚が不十分だと、ボイラー内部の圧力と温度条件に耐えられない可能性があり、潜在的な故障、漏れ、さらには致命的な事故につながる可能性があります。一方、壁が厚すぎるとチューブの重量とコストが増加するだけでなく、熱伝達効率も低下する可能性があります。したがって、ボイラーの特定の動作条件と設計要件に基づいて、適切な壁の厚さを選択することが重要です。
肉厚要件に影響を与える要因
シームレスボイラーチューブの壁厚要件を決定する際には、いくつかの要素を考慮する必要があります。これらには次のものが含まれます。
- 動作圧力と温度:ボイラーの動作圧力と温度が高くなるほど、内力に耐えるために管の壁を厚くする必要があります。発電所などの高圧高温用途で使用されるボイラー管は、通常、低圧低温システムで使用されるものよりも厚い壁を必要とします。
- 材料特性:シームレスボイラーチューブに使用される材料の種類も、その肉厚要件に影響します。材料が異なれば、降伏強度、引張強度、耐食性などの機械的特性も異なります。たとえば、高強度合金鋼で作られたチューブは、同じレベルの強度と耐久性を維持しながら、炭素鋼で作られたチューブよりも壁を薄くすることができます。
- チューブ直径:チューブの直径も考慮すべき重要な要素です。一般に、より大きな直径のチューブでは、構造の完全性を維持し、圧力下での座屈や崩壊を防ぐために、より厚い壁が必要になります。
- 腐食と侵食:ボイラーは腐食性や浸食性の環境にさらされることが多く、時間の経過とともにチューブの壁が徐々に薄くなる可能性があります。これを補うために、腐食性または浸食性の用途で使用されるチューブは、壁を厚くするか、耐食性の材料で作る必要がある場合があります。
- 設計基準と設計基準:ASME ボイラーおよび圧力容器規格などのさまざまな設計規格や規格は、シームレス ボイラー管の設計、製造、設置に関するガイドラインを提供しています。これらの規定は、チューブの動作条件と材料特性に基づいて、最小肉厚要件を指定します。
壁厚の計算
シームレスボイラーチューブの壁の厚さは、特定の設計要件と動作条件に応じて、さまざまな公式と方法を使用して計算できます。最も一般的に使用される方法の 1 つは、フープ応力の原理に基づいた Barlow の公式です。式は次のとおりです。
[t=\frac{PD}{2(SE + PY)}]
どこ：
- (t) はチューブの最小肉厚です (インチまたはミリメートル単位)
- (P) はボイラーの内圧です (ポンド/平方インチまたはメガパスカル)
- (D) はチューブの外径です (インチまたはミリメートル)
- (S) はチューブ材料の許容応力です (ポンド/平方インチまたはメガパスカル)
- (E) は溶接またはその他の接合部による強度低下を考慮した接合効率係数です。
- (Y)は材料の種類と温度に依存する係数です
Barlow の公式は必要な最小壁厚の近似値のみを提供することに注意することが重要です。実際には、ボイラーの信頼性と安全性を確保するために、腐食代、製造公差、安全係数などの追加要素を考慮する必要がある場合があります。
業界標準への準拠
シームレスボイラーチューブの品質と安全性を確保するには、関連する業界規格と規制に準拠することが不可欠です。 ASME ボイラーおよび圧力容器規格は、ボイラーおよび圧力容器の設計、製造、検査に関して最も広く認識されている規格の 1 つです。この規定は、シームレスボイラーチューブの材料、設計、製造プロセス、および試験方法の要件を指定します。
ASME コードに加えて、ASTM 国際規格などの他の規格でも、シームレス ボイラー チューブの化学組成、機械的特性、寸法公差に関する特定の要件が規定されています。これらの規格により、チューブがさまざまな産業用途の最低限の品質と性能要件を満たしていることが保証されます。
シームレスボイラーチューブのサプライヤーとして、当社は関連するすべての業界規格および規制に準拠した高品質のチューブをお客様に提供することに尽力しています。当社のチューブは高度な生産技術を使用して製造され、信頼性と安全性を確保するために厳格な品質管理検査を受けています。
当社の製品範囲
お客様の多様なニーズにお応えするシームレスボイラーチューブを豊富に取り揃えております。当社のチューブは、さまざまな動作条件や設計要件に合わせて、さまざまなサイズ、材質、壁厚で入手できます。当社の人気のある製品ラインには次のようなものがあります。
- サワーサービスナス用シームレスパイプ: これらのチューブは、硫化水素 (H2S) やその他の腐食性ガスにさらされる過酷な使用環境で使用するために特別に設計されています。耐食性と機械的特性に優れた高品質の合金鋼で作られています。
- 3pe 3pp Fbe Tpep コーティング シームレス パイプ: 当社のコーティングされたシームレス パイプは、3PE、3PP、FBE、TPEP などの高度なコーティング システムで保護されており、耐食性と耐久性が強化されています。これらのコーティングは、石油とガス、水処理、化学処理などのさまざまな産業での使用に適しています。

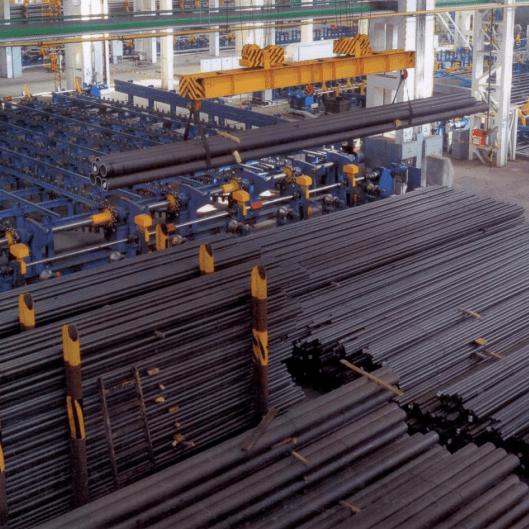

- シームレス鋼管 ASTM A53 A106 パイプ: これらのパイプは ASTM A53 および A106 規格に従って製造されており、ボイラー、圧力容器、およびその他の産業機器の建設に広く使用されています。お客様の特定の要件を満たすために、さまざまなグレードと肉厚でご利用いただけます。
調達に関するお問い合わせ
高品質のシームレスボイラーチューブをご検討の場合は、ぜひ当社にご相談ください。当社の専門家チームは、お客様の特定のニーズや要件に基づいて適切なチューブの選択をお手伝いします。お客様にご満足いただけるよう、競争力のある価格、迅速な配達、優れた顧客サービスを提供します。
発電所の運営者、化学メーカー、石油・ガス会社のいずれであっても、当社はお客様の用途に最適なシームレスボイラーチューブを提供するための専門知識とリソースを備えています。調達のニーズについて話し合い、今後何年にもわたって貴社のビジネスに利益をもたらすパートナーシップを開始するには、今すぐお気軽にお問い合わせください。
参考文献
- ASME ボイラーおよび圧力容器規定、セクション I - 動力ボイラー
- シームレスボイラーチューブに関する ASTM 国際規格
- ウィスコンシン州バーロー (1858 年)。 「錬鉄管の強度について」土木学会論文集、17(1)、1-15。
