長方形のパイプのサプライヤーとして、私はしばしばこれらのパイプの量を計算する方法について顧客から問い合わせを受けます。建設プロジェクトから製造プロセスまで、さまざまなアプリケーションにとって、長方形のパイプの体積を理解することは重要です。このブログ投稿では、長方形のパイプのボリュームを段階的に計算するプロセスをガイドします。
長方形のパイプの基本を理解する
計算に飛び込む前に、長方形のパイプとは何かを明確にしましょう。長方形のチューブとも呼ばれる長方形のパイプは、長方形の十字線を備えた中空のセクションです。一般に、鋼、アルミニウム、PVCなどの材料で作られており、その強度、耐久性、汎用性のために幅広い産業で使用されています。
長方形パイプの体積を計算するための式
長方形パイプの体積は、それを3次元オブジェクトと見なすことで計算できます。長方形のプリズムの体積（長方形のパイプが似ている）の一般的な式は（v = l \ times w \ times h）で、（l）は長さ、（w）は幅、（h）は高さです。ただし、長方形のパイプは中空であるため、外側の長方形のプリズムの体積から内側の中空部分の体積を差し引く必要があります。
長方形のパイプの外側寸法は（l_ {{outer}）（length）、（w_ {outer}）（width）、および（h_ {outer}）（height）であると仮定しましょう。
外側の長方形のプリズムのボリューム（V_ {outer} = l_ {outer} \ times w_ {outer} \ times h_ {outer}）
インナーホローパーツのボリューム（v_ {inner} = l_ {inenter} \ times w_ {inenter} \ times h_ {inenter}）
長方形のパイプの体積（v = v_ {outer} -v_ {inner}）
ほとんどの場合、パイプの外側および内側の部分の長さは同じです。つまり、（l_ {outer} = l_ {inenter} = l）。したがって、式は次のように書き直すことができます。
（v = l \ times（w_ {outer} \ times h_ {outer} -w_ {inner} \ times h_ {inner}））
ステップ - by-ステップ計算の例
次の寸法を備えた長方形の鋼管があるとしましょう。
パイプの長さ（L = 20）フィート。外側の幅（w_ {outer} = 4）インチ、外側の高さ（h_ {outer} = 6）インチ、内側の幅（w_ {inenter} = 3.5）インチ、および内側の高さ（h_ {inenter} = 5.5）インチ。
まず、すべてのユニットが一貫していることを確認する必要があります。長さは足で、幅と高さはインチであるため、長さをインチに変換します。 1フィート= 12インチ（L = 20 \ Times12 = 240）インチ。
外側の十字の面積を計算 - セクション（a_ {outer} = w_ {outer} \ times h_ {outer} = 4 \ times6 = 24）平方インチ
内側の十字の面積を計算 - セクション（a_ {inenter} = w_ {inenter} \ times h_ {inner} = 3.5 \ times5.5 = 19.25）平方インチ
パイプの十字断面領域（a = a_ {outer} -a_ {inenter} = 24-19.25 = 4.75）平方インチ
パイプの体積（v = l \ times a = 240 \ time4.75 = 1140）立方インチ
1立方フィート= 1728立方インチなので、ボリュームを立方フィートに変換したい場合、（v = \ frac {1140} {1728} \約0.66）立方フィート
ボリューム計算の実用的なアプリケーション
長方形のパイプの体積を知ることは、多くの実際の世界のシナリオで不可欠です。
工事
構造では、プロジェクトに必要な材料の量を推定するためにボリューム計算が使用されます。たとえば、構造サポートとして長方形のパイプを使用している場合、パイプの体積を計算して、鋼の重量（鋼の密度がわかっているため）を決定できます。
流体輸送
長方形のパイプが流体輸送に使用される場合、体積計算は、一定量の液体を運ぶパイプの容量を決定するのに役立ちます。これは、配管システム、灌漑システム、産業用液体処理セットアップの設計に重要です。
避けるべき一般的な間違い
- ユニットの矛盾：上記の例に示すように、すべての寸法が計算を実行する前に同じユニットにあることを確認することが重要です。異なるユニットを混合すると、結果が誤っています。
- 中空の部分を無視します：外側の体積から内側の中空部分の体積を差し引くのを忘れると、パイプの体積の過大評価された値が得られます。
当社の製品範囲

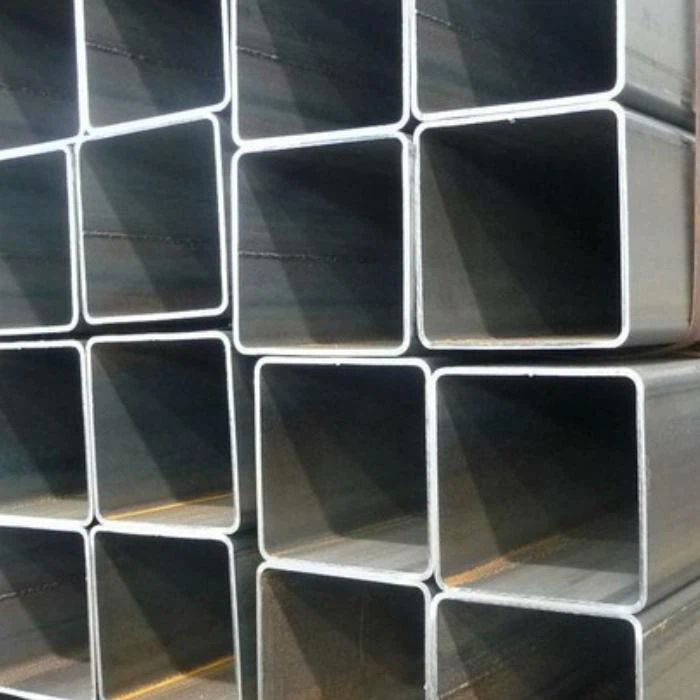

長方形のパイプサプライヤーとして、さまざまな顧客のニーズを満たすために、さまざまな長方形のパイプを提供しています。我々は持っています2x2平方チューブ20フィートこれは、多くの小規模な建設とDIYプロジェクトに人気があります。私たちの四角い鋼管高品質の鋼で作られており、強度と耐久性を確保しています。また、提供しますASTM A500正方形および長方形の鋼管これは、より要求の厳しいアプリケーションに適した業界基準を満たしています。
結論
基本的な式を理解し、正しい手順に従うと、長方形パイプの体積を計算することは簡単なプロセスです。あなたがコンストラクター、エンジニア、またはDIY愛好家であろうと、長方形のパイプの量を計算する能力を持つことは、プロジェクトで非常に役立ちます。
次のプロジェクトのために高品質の長方形のパイプが必要な場合は、詳細についてはお気軽にお問い合わせください。特定の要件について説明してください。私たちは、お客様に最高の製品とサービスを提供することを約束しています。
参照
- RC Hibbelerによる「エンジニアリングメカニクス：statics and Dynamics」
- フランク・M・ホワイトによる「流体力学」
